具备CCUS/CCS井全井筒分层注气完井工艺方案设计、工具定制化开发能力,满足海上油气田二氧化碳埋存、分层气驱等应用要求。
技术原理

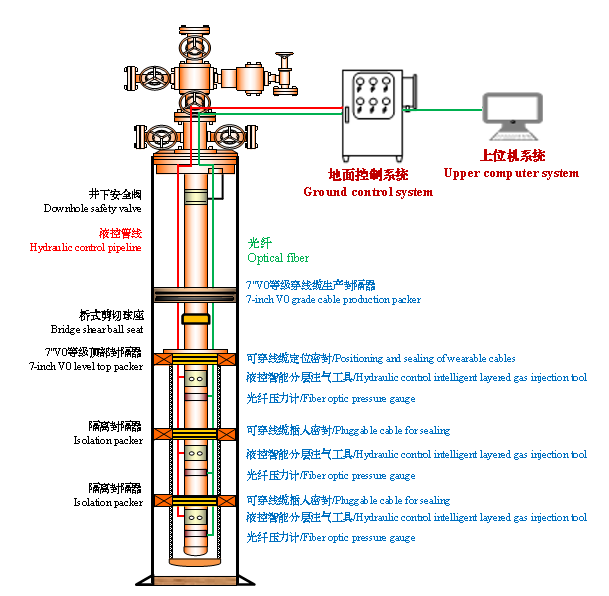

通过液控智能分层注气管柱将二氧化碳注入地下,液控智能分层注气工具实现各层注气量的精细调节,分层防砂配合插入密封方式实现各储层层间封隔,V0等级穿线缆生产封隔器保障井筒完整性,永置光纤实时监测井下温压剖面及井筒完整性。
技术特点
满足大斜度井、水平井、深井的应用需求;
井下分层压力、温度、流量等参数长期实时监测;
地面液控调节方式,对井下复杂流体环境适应性强。
核心工具
针对井下分层注气需求,设计研发了液控智能分层注气工具、V0等级穿线缆生产封隔器及V0等级顶部封隔器等配套工具,工具气密性良好,可靠性得到有效验证。
技术参数
液控智能分层注气工具技术参数
最大外径 | 95mm |
最小内径 | 37mm |
材质 texture of material |
13Cr-L80 |
压力等级 | 5000psi |
温度等级 | 150℃ |
调节级数 | 8档可调 |
上部扣型上部扣型 | 2-3/8"VAM TOP BOX |
下部扣型下部扣型 | 2-3/8"VAM TOP PIN |
7"V0等级穿线缆生产封隔器技术参数
适用套管尺寸 | 7"(177.80mm) |
套管磅级 | 23-29lbs/ft |
最大外径 | 147.8mm(5.82") |
最小内径 | 62mm(2.44") |
材质 | 13Cr-L80 |
胶皮&O圈材质 | HNBR |
坐封方式 | 液压坐封 |
坐封压力 | 6500psi |
压力等级 | 5000psi |
温度等级 | 150℃ |
解封方式 | 切割上提解封 |
管线连接扣型 | 1/4" Jamnut |
抗拉强度 | 246klbs |
7"V0等级顶部封隔器技术参数
适用套管尺寸 | 7"(177.80mm) |
套管磅级 | 23-29lbs/ft |
最大外径 | 151.89mm(5.98") |
最小内径 | 101.6mm(4") |
材质 | 13Cr-L80 |
坐封方式 | 坐封工具坐封 |
坐封压力 | 2800psi |
压力等级 | 5,000psi |
温度等级 | 150℃ |
解封方式 | 下入专用回取工具解封 |
打捞扣型 | 4.5"-4 ACME-2G LH BOX |
抗拉强度 | 207klbs |
上部扣型上部扣型 | 4.5"-4 ACME-2G LH BOX |
下部扣型下部扣型 | 5"-8 STUB ACME-2G BOX |
