稠油热采井高效隔热及分段均衡注热工艺管柱和核心工具 |
稠油热采井防污染工艺管柱及核心工具 |
热采套管井一次多层砾石充填防砂系统 |

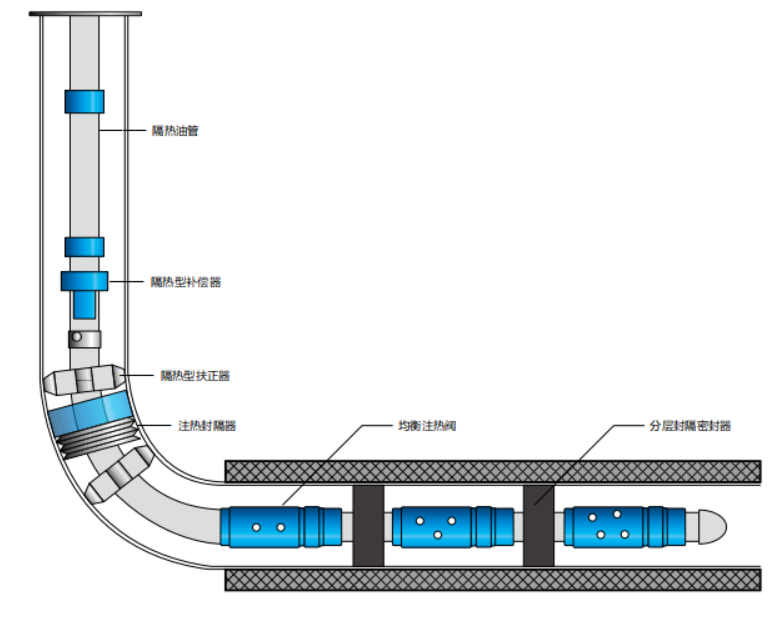

主要用于稠油热采井蒸汽吞吐、驱替、SAGD工艺,可以实现井筒的高效隔热、多油层的分层注热、水平井的均匀注热;有效的提高了热采井的注热效果和油层的动用程度。关键的配套工具有隔热 型补偿器、注热封隔器、隔热型扶正器、分段封隔密封器、均衡注热阀、分层封隔密封器等。
管柱整体隔热性能达到D级及以上;
井下分层压力、温度、流量、含水率等参数长期实时监测;
配套的井下工具具有隔热功能;
管柱耐温350℃;
可以进行分层注热;
水平井均匀注热。
主要工具

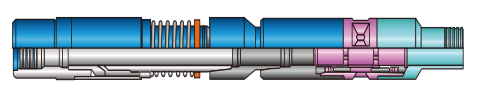

350℃高温热采封隔器
用于稠油热采井蒸汽吞吐、蒸汽驱、SAGD工艺,封隔油层以上的油套环空,防止高温蒸汽上窜到套管和隔热管组成的环形空间,从而达到减少井筒热损失,保护套管和水泥环的目的。是一种液压坐封、双向锚定、上提管柱解封、可实现同井抽注双重功能的封隔器。
分段封隔密封器
分段封隔密封器主要用于稠油热采水平井水平段分段封隔注热,将水平段分隔成几个相对独立的注汽单元,每个单元能够分别进行独立的注汽,防止段与段间干扰。配合均衡注热阀使用,实现热采水平井水平段的分段封隔均衡注汽,提高水平井的注汽效果和油藏的动用程度。
隔热型扶正器
在注热过程中,注热管柱与套管内壁的接触会使管柱热损失增大,导致套管与水泥环温度升高,降低水泥环的强度。隔热型扶正器主要用来扶正注热管柱,确保注热管柱不与套管内壁接触,并且由于其自身具有良好的隔热性能,因此不会造成热损失。
高温注采一体化调节阀
高温注采一体化调节阀是注采双通道工具;可实现注入、采出通道独立控制,满足蒸汽吞吐井管柱注采阶段的差异化需求。

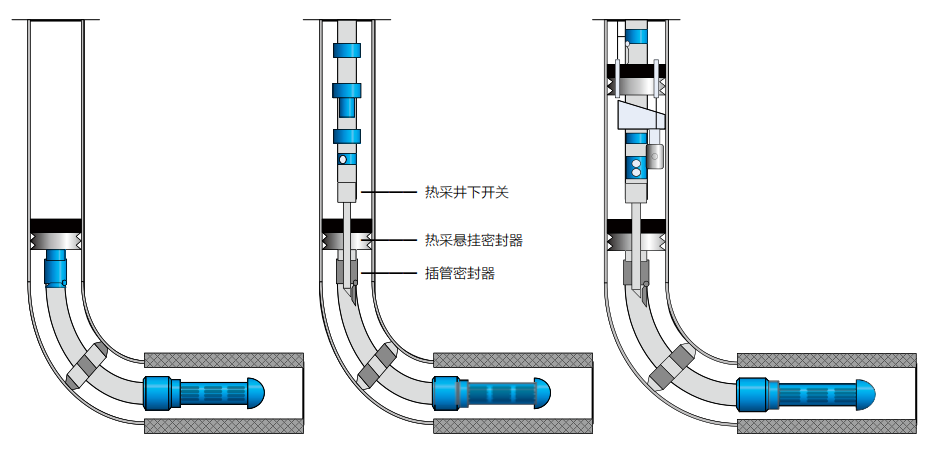

用于热采井,在注热和采油交替过程中,更换管柱时不需要压井作业,避免压井液对地层造成污染和冷伤害,降低开采效果问题。关键的配套工具是热采悬挂密封器、热采井下开关、插管密封器。 型补偿器、注热封隔器、隔热型扶正器、分段封隔密封器、均衡注热阀、分层封隔密封器等。
管柱在高温注汽和中低温起出时,均密封可靠;
注汽管柱和生产管柱转换过程中不需要压井,能够避免压井带来的油层污染问题;
热采悬挂密封器双重密封,可靠性高;
插杆控制井下热采开关的开启和关闭,可反复开关,开关状态容易判断。
主要工具
热采悬挂密封器
热采悬挂密封器主要用于稠油热采井蒸汽吞吐或热采井的堵水作业工艺,密封油套环空,防止注入蒸汽上窜到密封器以上的油套环空中,另外密封器能牢靠的悬挂于井下,对下部的防污染管柱起到悬挂和支撑的作用。
350℃热采井下安全阀
350℃热采井下安全阀采用全金属密封,专门用于高温热采井。安全阀下放至设计深度后,通过液控管线打压推开安全阀阀板。保持液控管线压力,可维持安全阀处于全开状态。卸掉液控管线压力,安全阀恢复至关闭状态。自平衡装置可以平衡阀板上下两端压差,确保安全阀顺利打开。
注热排气阀
注热排气阀适用于350℃高温热采封隔器;安装于热采封隔器上端面,下端通过1.66″NU PIN连接螺纹与封隔器相连,上端通过1/4″液控管线连接到井口控制阀,可实现排气阀的开启与关闭。
排气阀下放至设计深度后,通过液控管线打压,压力进入排气阀活塞腔,推动定位帽下行克服弹簧力打开,直至活塞杆下行至限位为止。保持液控管线压力,可维持排气阀处于全开状态;卸掉液控管线压力,排气阀在弹簧力作用下上行至初始安装位置,阀体与阀座接触,排气阀恢复至关闭状态。
定向开启阀
定向开启阀安装于350℃高温热采封隔器上端面,下端通过螺纹与封隔器相连。定向开启阀下放至设计深度后,通过环空打压,压力进入定向开启阀腔内,推动活塞杆下行,剪断剪钉,活塞连接帽破坏石墨环,实现地面控制定向开启阀的开启,且定向开启阀一旦打开将无法关闭,只有在注热排气阀无法正常开启时使用。
砾石充填防砂完井工艺是针对产能丰富地层同时地层疏松易出砂油井,在完井初期就进行砾石充填作业,筛管与套管(射孔)井壁之间用充填砾石填实,形成连续稳定的高强度砂体,阻止地层砂向井筒运移,从而解决出砂问题。

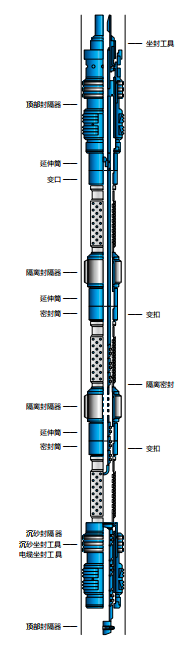

一次多层砾石充填防砂工艺针对套管内同时射开多层的油气井,且每层均需要充填防砂完井。该工艺可一次下入多层防砂工具及服务工具,逐层坐封、充填,层与层之间由隔离密封和隔离封隔器隔离保证充填液不会串层。可实现一次管柱下入完成多层不等距产层的砾石充填防砂作业,大大缩短完井时间。
主要工具
耐高温防砂顶部封隔器
一种专用于高温热采井底部完井设计的可回收式封隔器,下入时可悬挂下部工具重量,坐封完成后可丢手实现内、外管柱分离,充填时密封油管和套管环空。通过钻杆打压推动坐封工具活塞,剪断坐封销钉,推动卡瓦,压缩胶筒。如需取出,可下入专用回取工具。
耐高温防砂隔离封隔器
该款耐高温隔离封隔器是一高性能可回收式防砂封隔器,主要用于分层充填井的层间隔离,也可用于普通层间隔离或卡层。
耐高温防砂沉砂封隔器
一种电缆坐封永久式耐高温封隔器,用于热采井防砂完井的最下部,起到承托管柱和砾石的作用。
耐高温插入密封
耐高温插入密封用于热采井多层防砂外管柱的最下部,与沉砂封隔器密封筒配合实现密封。
