生产管柱配套工具

1.1Y型电潜泵生产完井管柱

技术特点:

Y型分采管柱和Y型合采管柱是海上常用的电潜泵人工举升完井管柱。其中,Y型合采管柱结构简单,施工较容易,在各层压力系统和物体流性比较一致情况下,各层同时生产。Y型分采管柱适合于多层系油藏进行单层分采,不控制合采或控制合采,一般通过钢丝作业实施。

如果油井在开发初期具有自喷能力,也可直接自喷生产。采用电潜泵实现人工举升采油具有排液量大、井口压力高、地面设备简单、占地面积小等优点,是海上油田人工举升的主要方式。

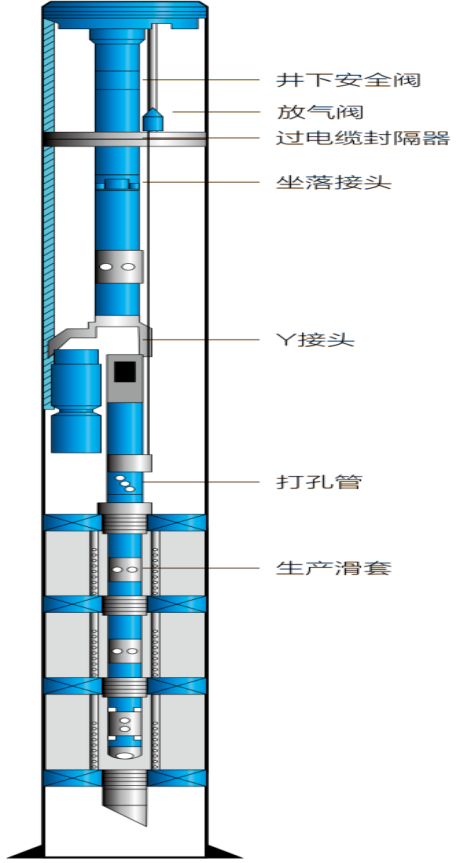

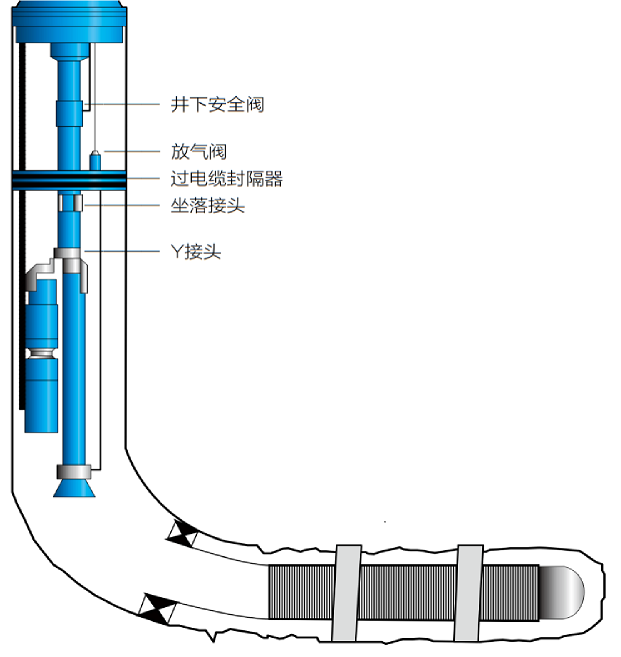

管柱图:

相关图片:

1.2气举生产完井管柱

技术特点:

气举生产具有产液量大、举升度深、抗腐蚀、操作管理方便等特点,适用于高气液比井、深井、出砂井和斜井。气举采油可以在井筒内造成较大的生产压差,是一种理想的提液手段,可以做为油田开发的一种稳定工艺。

另外,气举生产工艺的主要设备(压缩机等)装在地面,容易检查修理和维护,其占地少,适合海上油田。

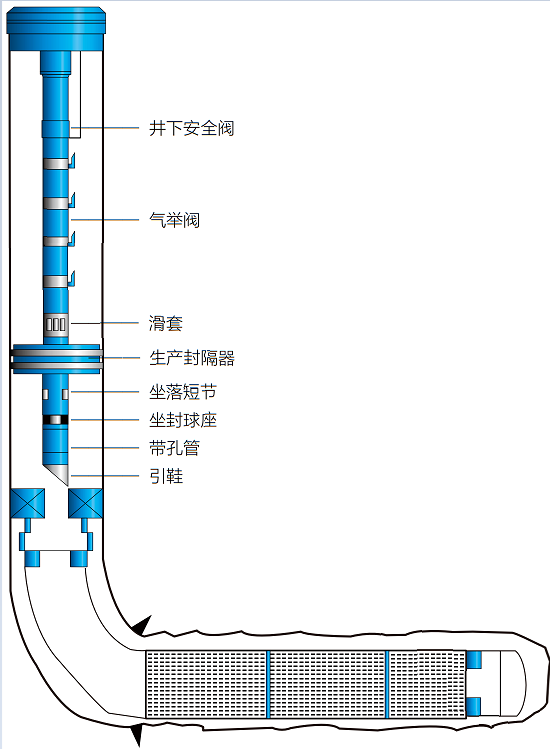

管柱图:

相关图片:

1.3储气库生产完井管柱

技术特点:

储气库管柱设计简单可靠,上部设计井下安全阀,保证气井在紧急状况下安全可靠关闭,及时切断关闭气井。压井滑套安装于安全阀下部,用于作业时进行循环压井,保证安全施工。管柱下部设计使用液压坐封永久式封隔器,实现油、套封隔,达到保护上部套管的目的。管柱整体达到气密封、防腐蚀、耐压、耐温等要求,满足储气库注气、采气、气藏监测等生产运行功能。

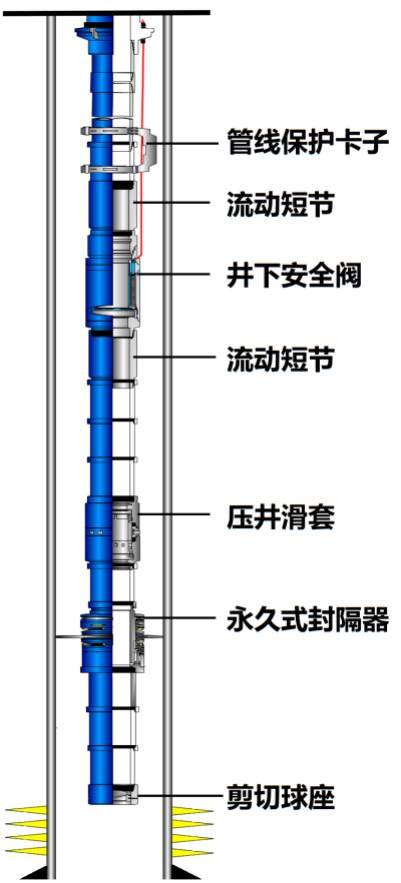

管柱图:

相关图片:
