割缝筛管 |
金属网布筛管 |
热采复合筛管 |
冲缝筛管 |
绕丝筛管 |
纽扣筛管 |
防砂控流筛管 |
预充填筛管 |

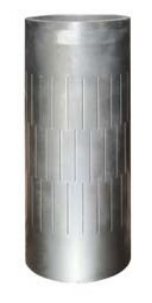

割缝筛管是在油套管上加工出缝隙的一种机械防砂器材。在缝隙宽度一定时,通过优化缝隙长度、缝隙密度和分布形式,在保留最低强度要求的条件下使过流面积最大化,进而确保割缝筛管拥有最优的过流能力。
技术特点:
管缝同体,便于下井;
强度高,允许适当弯曲,适用于各种复杂井况;
作为完井管柱起到防砂和支撑井壁的作用;
施工简单,作业成本低;
最小缝隙宽度:0.15mm;
适用条件:
常规套管完井和裸眼完井;
疏松砂岩中粗地层砂;
对产量要求较低的油气井、水源井。
规格:
基管 | 扣型 | 材质 | 外径(mm) | |
规格(in) | 磅级(lb/ft) | |||
2-3/8 | 4.6 | NU | N80 | 60.3 |
2-7/8 | 6.4 | NU | N80 | 73 |
3-1/2 | 9.2 | NU | N80 | 88.9 |
4 | 9.5 | NU | N80 | 101.6 |
4-1/2 | 11.6 | LC | N80 | 114.3 |
5 | 15 | LC | N80 | 127 |
5-1/2 | 17 | LC | N80 | 139.7 |
6-5/8 | 24 | BC | N80 | 168.3 |
7 | 26/td> | BC | N80 | 177.8 |

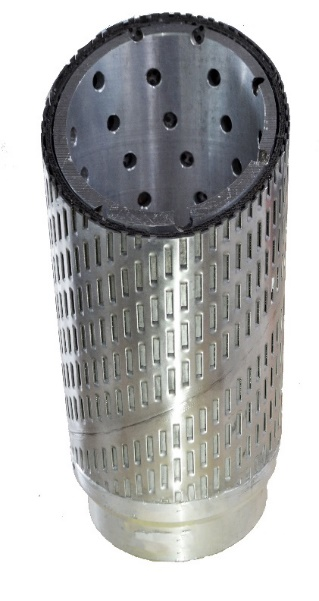

金属网布筛管是一种卷裹式网布筛管,是中海油服的专利产品,其独特的过滤层结构能有效阻挡地层砂并保持筛管自身的过流能力,适用于各种有防砂需求的油气井。
技术特点:
双层316L不锈钢金属丝编织网过滤结构,防砂可靠性高,抗破坏能力强;
在双层过滤网间设置有支撑泄流网,有效改善流体的流动特性;
渗透率高,孔隙度高,有效过流面积大,挡砂精度高;
耐酸碱腐蚀、耐高温、耐冲蚀,寿命长;
结构紧凑,强度高,便于在长距离水平井段中下入;
施工简单、操作方便,有利于降低施工费用、提高施工成功率;
抗变形能力强,直径方向变形40%后,防砂性能仍然完好;
可提供60μm~300μm精度范围的产品。
适用条件:
常规套管完井,尤其适用于裸眼完井,也可用于砾石充填和压裂充填防砂作业;
高产油气井,水源井和注水井;
高温高压井和腐蚀性油气井;
热采完井和大修再完井。
规格:
基管 | 扣型 | 材质 | 外径(mm) | |
规格(in) | 磅级(lb/ft) | |||
2-3/8 | 4.6 | NU | N80 | 82 |
2-7/8 | 6.4 | NU | N80 | 95 |
3-1/2 | 9.2 | NU | N80 | 111 |
4 | 9.5 | NU | N80 | 124 |
4-1/2 | 11.6 | LC | N80 | 136 |
5 | 15 | LC | N80 | 149 |
5-1/2 | 17 | LC | N80 | 162 |
6-5/8 | 24 | BC | N80 | 191 |
7 | 26/td> | BC | N80 | 200 |

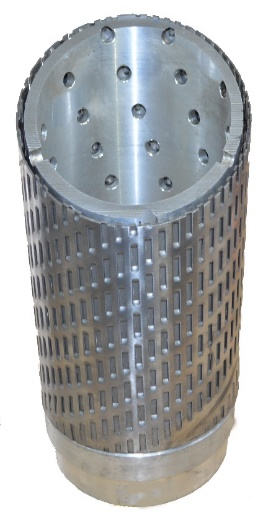

热采复合筛管是金属网布筛管和绕丝筛管的结合体,由2层金属过滤网、2层支撑泄流网和1层绕丝层组成,双重过滤体系具备优异的防砂性能和耐冲蚀性能,适用于热采井、高产井、严重腐蚀等条件苛刻的环境。
技术特点:
金属网过滤层和绕丝过滤层提供双重过滤体系,具有良好的挡砂能力;
316L不锈钢金属丝编织网过滤结构,防砂可靠性高,抗破坏能力强;
支撑泄流网设置,有效改善流体的流动特性,总体流通性好;
渗透率高,孔隙度高,有效过流面积大;
耐酸碱腐蚀、耐高温、抗冲蚀;
强度高、抗变形能力强,直径方向变形40%后,防砂性能仍然完好;
挡砂精度高,可提供60μm-300μm精度范围的产品。
适用条件:
出砂中等或严重;
中细砂或粉细砂防砂;
中高泥质含量稠油或稀油;
高温高压井、热采井、腐蚀性油气井。
规格:
基管 | 扣型 | 材质 | 外径(mm) | |
规格(in) | 磅级(lb/ft) | |||
2-3/8 | 4.6 | NU | N80 | 96 |
2-7/8 | 6.4 | NU | N80 | 109 |
3-1/2 | 9.2 | NU | N80 | 125 |
4 | 9.5 | NU | N80 | 138 |
4-1/2 | 11.6 | LC | N80 | 150 |
5 | 15 | LC | N80 | 163 |
5-1/2 | 17 | LC | N80 | 176 |
6-5/8 | 24 | BC | N80 | 204 |
7 | 26 | BC | N80 | 214 |

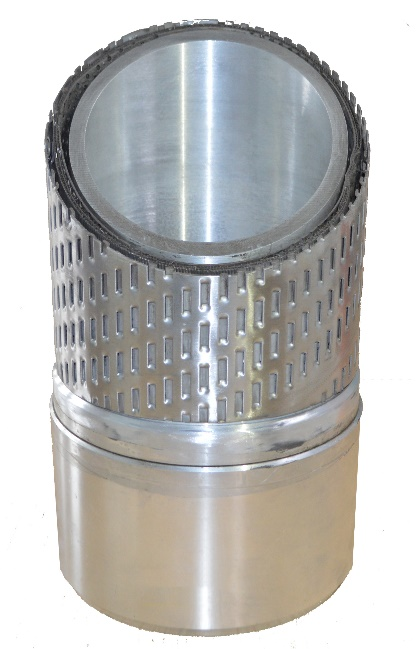

冲缝筛管由冲缝筛套和基管组成,具备较好的耐腐蚀能力,外径小,可作为割缝筛管的升级产品应用。
技术特点:
筛管强度高,可防止井壁坍塌;
筛套外径较接箍外径小,便于下入;
缝宽范围:0.15-2.0mm;
缝隙精度高;
抗腐蚀能力强,寿命长;
开口率:2%~25%;
侧向缝隙,抗堵塞能力强。
适用条件:
单一油层或压力岩性基本一致的多油层或不分采的多油层,产层长度不限;
常规套管完井和裸眼完井;
疏松中粗砂地层;
适用于水源井、热采井、稠油井和腐蚀性井。
规格:
基管 | 扣型 | 材质 | 外径(mm) | |
规格(in) | 磅级(lb/ft) | |||
2-3/8 | 4.6 | NU | N80 | 71.7 |
2-7/8 | 6.4 | NU | N80 | 84.5 |
3-1/2 | 9.2 | NU | N80 | 99.5 |
4 | 9.5 | NU | N80 | 113 |
4-1/2 | 11.6 | LC | N80 | 125.7 |
5 | 15 | LC | N80 | 138.5 |
5-1/2 | 17 | LC | N80 | 151 |
6-5/8 | 24 | BC | N80 | 180 |
7 | 26 | BC | N80 | 189.5 |

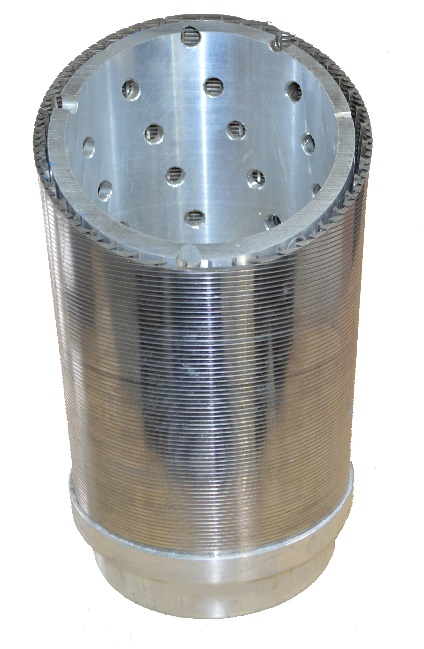

绕丝筛管主要由不锈钢绕丝筛套和基管组成,广泛应用于油气井的防砂作业。一般与砾石充填工艺配合应用,防砂效果好,使用寿命长。
技术特点:
T型自洁缝设计,不易堵塞,易于反洗;
耐酸碱腐蚀,寿命长;
全焊接结构,强度高;
缝隙最小宽度达到0.15mm;
开口率高;
防砂应用工艺成熟;
适应性好。
适用范围:
对产量要求较高的中低压油气井;
水源井、热采井、稠油井和腐蚀性井。
规格:
基管 | 扣型 | 材质 | 外径(mm) | 备注 | |
规格(in) | 磅级(lb/ft) | ||||
2-3/8 | 4.6 | NU | N80 | 73.8 | 穿套式 |
70.3 | 直绕式 | ||||
2-7/8 | 6.4 | NU | N80 | 85.5 | 穿套式 |
83 | 直绕式 | ||||
3-1/2 | 9.2 | NU | N80 | 101.5 | 穿套式 |
99 | 直绕式 | ||||
4 | 9.5 | NU | N80 | 114.8 | 穿套式 |
112 | 直绕式 | ||||
4-1/2 | 11.6 | LC | N80 | 127.6 | 穿套式 |
124.8 | 直绕式 | ||||
5 | 15 | LC | N80 | 140.4 | 穿套式 |
137.6 | 直绕式 | ||||
5-1/2 | 17 | LC | N80 | 153.2 | 穿套式 |
150.4 | 直绕式 | ||||
6-5/8 | 24 | BC | N80 | 182.5 | 穿套式 |
179.3 | 直绕式 | ||||
7 | 26 | BC | N80 | 192.1 | 穿套式 |
188.9 | 直绕式 |

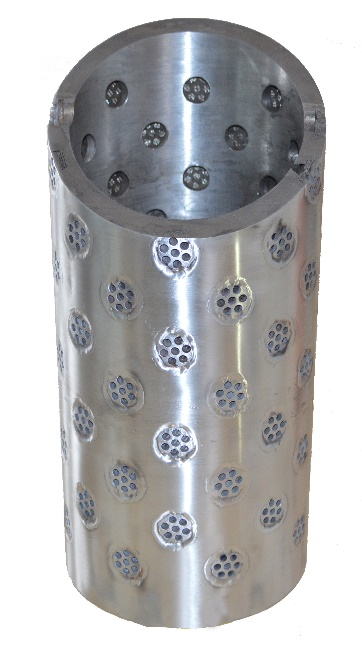

纽扣筛管直接在基管上加工阶梯孔,采用加强型过滤材料保证防砂有效性的同时,有效减小筛管外径尺寸,适用于对筛管外径有限制要求的油气井。
技术特点:
结构类似油套管,外径小、重量轻、下入摩阻小;
加强型316L不锈钢金属丝编织网过滤结构,强度高;
有效过流面积大,渗透率高,挡砂精度高;
耐酸碱腐蚀、耐高温、抗冲蚀,寿命长;
施工简单、操作方便,有利于降低施工费用、提高施工成功率;
抗变形能力强;
精度范围:60μm-300μm。
适用条件:
对筛管外径尺寸有特殊要求的井;
常规套管完井,尤其适用于裸眼完井,也可用于砾石充填防砂作业;
高温高压井、热采井、腐蚀性油气井和大修再完井。
规格:
基管 | 扣型 | 材质 | 外径(mm) | |
规格(in) | 磅级(lb/ft) | |||
4-1/2 | 18.9 | LC | N80 | 114.3 |
5 | 21.4 | BC | N80 | 127 |
5-1/2 | 23 | BC | N80 | 139.7 |
6-5/8 | 28 | NU | BC | 168.275 |
7 | 29 | BC | N80 | 177.8 |

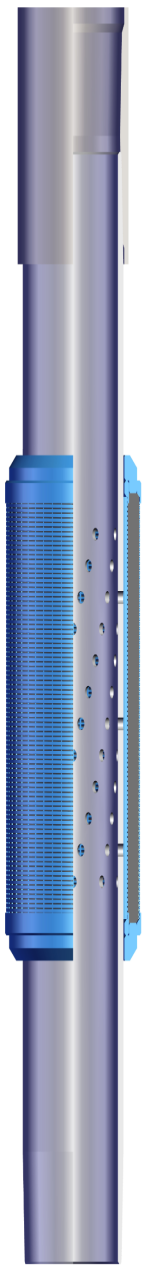

防砂控流筛管属于流动控制型筛管产品,其核心部件是控流阀,结合筛管产品的功能,可有效调节水平段生产压差,改善水平段渗流剖面,防止底水锥进,延长无水采油期。
技术特点:
可有效延缓新井含水上升及底水突进;
针对高含水的老井,可有效改善渗流剖面;
双层316L不锈钢金属丝编织网过滤结构,可靠性高,抗破坏能力强;
渗透率高,孔隙度高,有效过流面积大,挡砂精度高;
耐酸碱腐蚀、耐高温、抗冲蚀,寿命长;
结构紧凑,强度高,便于在长距离水平井段中下入;
施工简单、操作方便,有利于降低施工费用、提高施工成功率;
精度范围:60μm-300μm。
适用条件:
有控水需求的油井。
规格:
基管 | 扣型 | 材质 | 外径(mm) | |
规格(in) | 磅级(lb/ft) | |||
2-3/8 | 4.6 | NU | N80 | 84 |
2-7/8 | 6.4 | NU | N80 | 110 |
3-1/2 | 9.2 | NU | N80 | 120 |
4 | 9.5 | NU | BC | 131 |
4-1/2 | 11.6 | LC | N80 | 144 |
5 | 15 | LC | N80 | 157 |
5-1/2 | 17 | LC | N80 | 169 |
6-5/8 | 24 | BC | N80 | 200 |
7 | 26 | BC | N80 | 210 |
预充填防砂筛管主要由4层结构组成,包括基管、内保护套、砾石层、外保护套。室内砾石充填后直接下入完井段,依靠充填砾石层实现高效防砂。
技术特点:
陶粒充填在车间内完成,节省了现场充填作业时间和成本,同时保证了充填质量。
提高大斜度井和水平井防砂效果;
可根据需要定制预填充陶粒(常规陶粒、轻质陶粒、疏水性陶粒等);
适用条件:
适用于松散砂岩储层;
适用于套管变形井的防砂作业;
适用于短井段完井防砂;
高温高压井、热采井、腐蚀性油气井及修井后复井。
规格:
基管 | 扣型 | 材质 | 外径(mm) | |
规格(in) | 磅级(lb/ft) | |||
4 | 9.5 | NU | N80 | 147.4 |
4-1/2 | 11.6 | LC | N80 | 159.9 |
5 | 15 | BC | N80 | 172.4 |
5-1/2 | 17 | BC | N80 | 185.4 |
6-5/8 | 24 | BC | N80 | 213.9 |
