完井中心实验与检测

中海油服完井实验与检测中心位于天津市滨海新区海洋高新开发区华山道450号,建筑面积1万平米,现有实验设备20台套,实验室投资1.5亿元人民币,是国内领先的多功能、综合型工具研发试验平台。具备多参数、全尺寸、全过程的井下工具功能测试和仿真试验能力。业务涉及各类超高温高压完井工具出厂测试、功能测试、设计确认测试及性能评价。

其中井下安全阀、封隔器和桥塞、完井附件、金属材料检验检测能力已获得中国合格评定国家认可委员会(CNAS)认可,标志着实验平台正式跻身国家认可的标准实验室行列,具备了与国际接轨的硬件实力、管理水平及按国际标准进行精准测试与实验的技术能力。

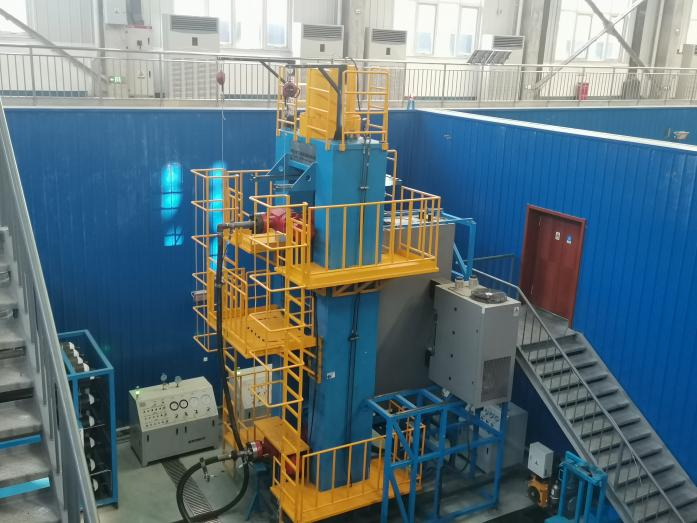

设备简介:

设备按API 14A最高设计确认等级V1-H标准建设,可在温度、压力、轴向载荷等复合环境下对井下安全阀进行功能评价,具备高温高压静压检测能力,气体、水、泥浆等流量检测能力,液体和气体泄漏检测能力,可满足API 14A附录B、附录C、附录D、附录G和附录J、L中规定的测试要求。

设备主要由空压机系统、氮气发生系统、加热及制冷系统、水/油/气增压系统、流量试验系统、轴向加载机系统、数据采集处理系统及监控系统等组成。

主要特性:

按照APl 14A最高设计确认等级V1-H 标准;

可在温度、压力、轴向载荷等复合环境下对井下安全阀进行功能评价;

具备高温高压静压检测能力,气体、水、泥浆等流量检测能力量,液体和气体泄漏检测能力;

可满足API 14A 附B、C、D、G、J、L 中规定的测试要求;

设备主要由加热及制冷系统、水/油/气增压系统、流量试验系统、轴向加载机系统等组成。

主要参数:

测试工具安装方式:垂直安装 测试工具规格范围:2-3/8″~9-5/8″
最高测试压力:40000psi(280MPa) 测试工具最大长度:3.5m
温度测试范围:-40℃~350℃ 测试介质:水、油、氮气、丙烷、泥浆
轴向加载&行程:500t & 0.5m 测试压力传感器精度:≤±0.25% F.S

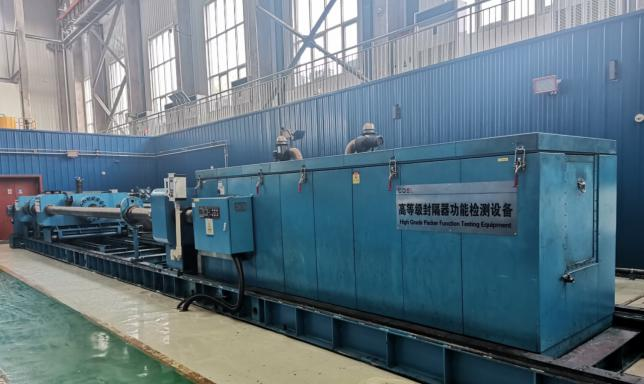

高等级封隔器功能试验设备:

设备简介:

设备按API 11D1最高设计确认等级V0-H标准建设,能够在规定温度、轴向载荷和压力条件下模拟封隔器类井下工具现场下入、坐封、解封、起出等整个过程,可满足V6~V0等级封隔器功能测试要求。国内首创将真空检漏技术首次运用到气体零泄漏检测中,检测精度高,可实现气体零泄漏定性检测和气体泄漏定量检测。

主要特性:

按照API 11D1最高设计确认等级VO-H标准;

能够在规定温度、轴向载荷和压力条件下模拟封隔器类井下工具现场下入、坐挝、解封、 起出等整个过程;

可满足V6~VO等级封隔器功能测试要求;

国内首创将真空检漏技术运用到气体零泄漏检测中,检测精度高;

可实现气体零泄漏定性检测和气体泄漏定量检测。

主要参数:

测试工具安装方式:水平安装 试验套管规格(ID):7″、7-5/8″、9-5/8″
最高测试压力:20000psi(140MPa) 试验套管有效长度:4m
最高测试温度:350℃ 测试介质:水、油、氮气
轴向加载&行程:100t & 2m 测试压力传感器精度:≤±0.25% F.S
扭矩测试范围:1~15kN.m

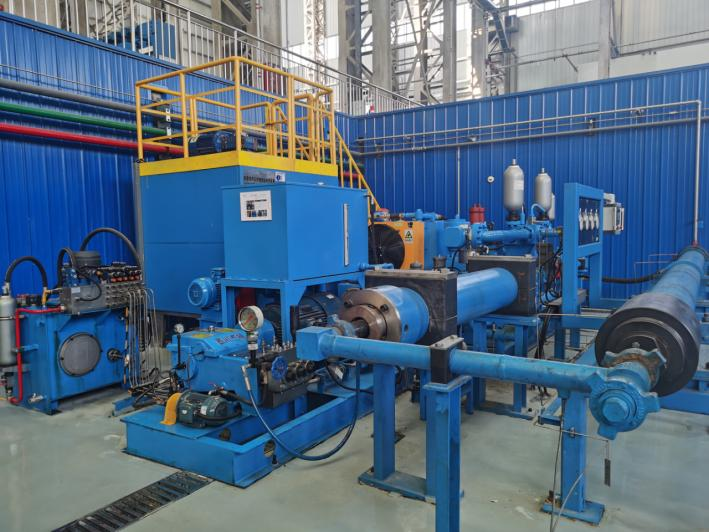

筛管抗内压外挤性能检测设备

设备简介:

设备按API 19SS防砂筛管最高设计确认等级V1标准建设,能够实现绕丝筛管、预充填筛管、金属网筛管等多种类型防砂筛管的抗内压、抗外挤性能确认测试,可满足API 19SS附录B、附录C中规定的测试要求。

主要特性:

能够对完井工具、防砂筛管等施加扭转力载荷;

模拟油井管柱及完井工具在井下的实际扭转载荷的情况;

评价油套管、完井工具及筛管的抗扭转性能;

设备具备测试工件的夹持装置、安全防护装置,高精度的数据采集和记录模块等附属装置。

主要参数:

测试工具安装方式:水平安装 试验套管规格(ID):5-1/2″、7″、9-5/8″
最高测试压力:10000psi(70MPa) 试验套管有效长度:5m
最大泵速:0.038m³/min 测试介质:砂浆
混砂罐容积:2.8m³ 测试压力传感器精度:≤±0.25% F.S

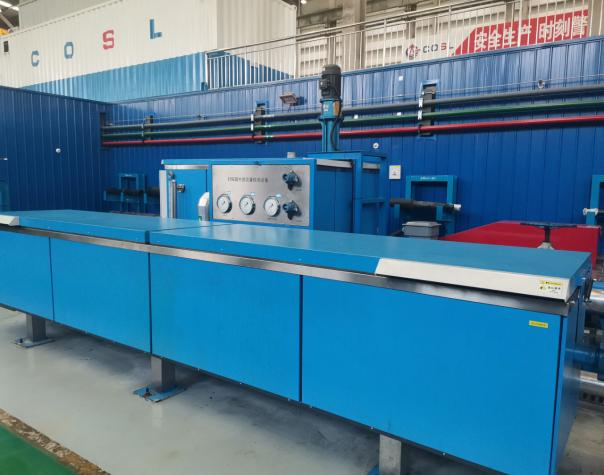

封隔器外部流量检测设备

设备简介:

设备按API 11D1附录D外部流量试验要求建设,能够模拟未坐封封隔器或桥塞在井筒起下过程及处于循环流体中的井况,用于分析井筒内双向流动的流体对于封隔器性能的影响,为封隔器的现场应用提供技术依据。

主要特性:

按照APl11D1 附录D外部流量试验要求;

能够模拟未坐封封隔器 或桥塞在井筒起下过程及处于循环流体中的井况;

用于分析井筒内双向流动的流体对于封隔器性能的影响;

为封隔器的现场应用提供技术依据。

主要参数:

测试工具安装方式:水平安装 试验套管规格(ID):5-1/2″、7″、7-5/8″、9-5/8″
最高测试压力:5000psi(35MPa) 试验套管有效长度:4m
最大循环排量:47.7m³/h(5bpm) 测试介质:清水
循环测试温度:≥82.2℃ 测试压力传感器精度:≤±0.25% F.S
循环水箱容积:3m³

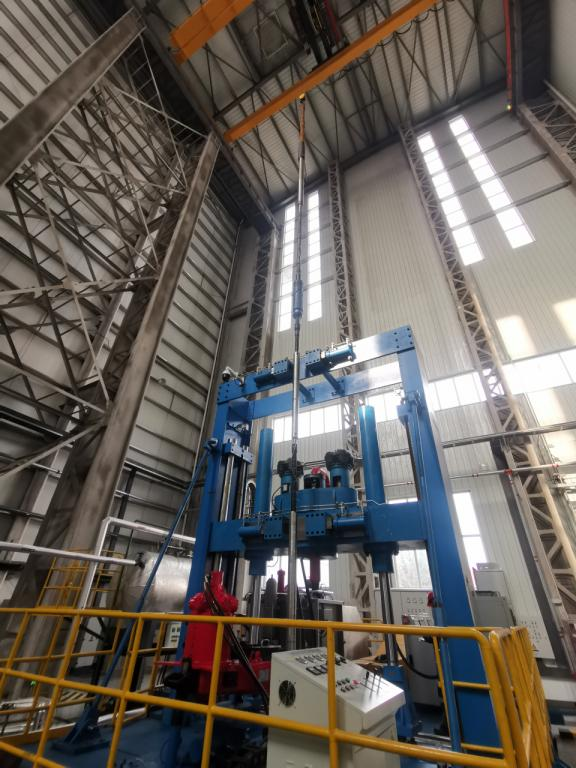

井下工具浅井筒功能检测试验设备

设备简介:

试验设备参照API 11D1标准建设,可在同时有压力、轴向载荷的情况下对井下工具或管柱进行模拟现场功能检测。能够在规定温度、轴向载荷、压力的条件下模拟井下工具或管柱的现场下入、坐封、解封、起出等整个过程。具有模拟钻井、完井介质循环基本功能。

设备组成:多功能试验机、轴向加载系统、扭转系统、加热系统、压力测试系统、液体循环系统等。

主要特性:

能够对完井工具、防砂筛管等施加扭转力载荷;

模拟油井管住及完井工具在井下的实际扭转载荷的情况;

评价油套管、完井工具及筛管的抗扭转性能;

设备具备测试工件的夹持装置、安全防护装置,高精度的数据采集和记录模块等附属装置。

主要参数:

测试工具安装方式:垂直安装 测试工具规格范围:4-1/2″~9-5/8″
最高测试压力:20000psi(140MPa) 试验套管有效长度:25m & 5m
最高测试温度:350℃ 测试介质:水、油、氮气
轴向加载 & 行程:150t & 2m 扭矩 & 转速:1~20kN.m & 0~90rpm
最大循环流量:2m3/min 最大循环压力:14MPa

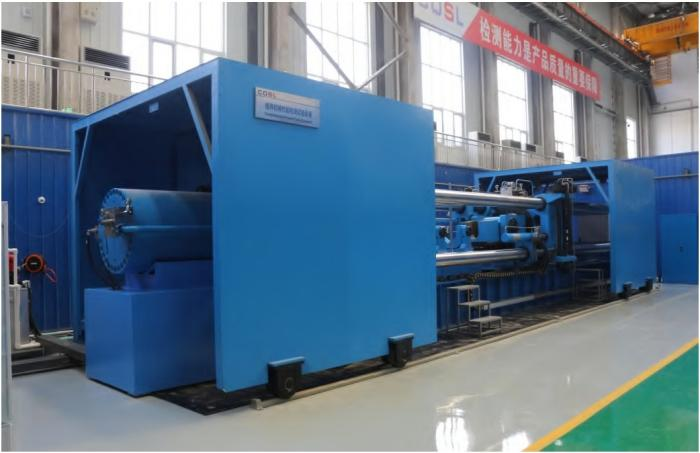

通用机械性能检测试验设备

机械力学性能检测

设备简介:

试验设备可以对完井工具、防砂筛管施加轴向拉伸、压缩、弯曲、扭转载荷或复合载荷,模拟防砂筛管及完井工具在井下的实际工况载荷,能满足完井工具及防砂筛管的拉伸、压缩、弯曲、扭转等机械性能检测的要求。

主要特性:

试验设备由轴向载荷系统、弯曲系统、扭转系统、计算机控制系统等组成;

能够对井下工具、防砂筛管施加轴向拉伸、压缩、弯曲、扭转载荷或复合载荷;

模拟防砂筛管及完井工具在井下的实际工况载荷;

能满足井下工具及防砂筛管的拉伸、压缩、弯曲、扭转等机械性能检测的要求。

主要参数:

测试工具安装方式:水平安装 试验样件规格(外径):339.725mm(13-3/8″)
轴向加载 & 行程:Max500t、Min30t & 1m 扭矩 & 转速:1~20kN.m & 0~90°/min
最大弯曲载荷:推500kN、拉300kN 最大弯曲度:50°/30m
尾座调节方式:自行走 扭转角度:360°
轴向调节范围:1m~5m, 试验样件有效长度:≤5m

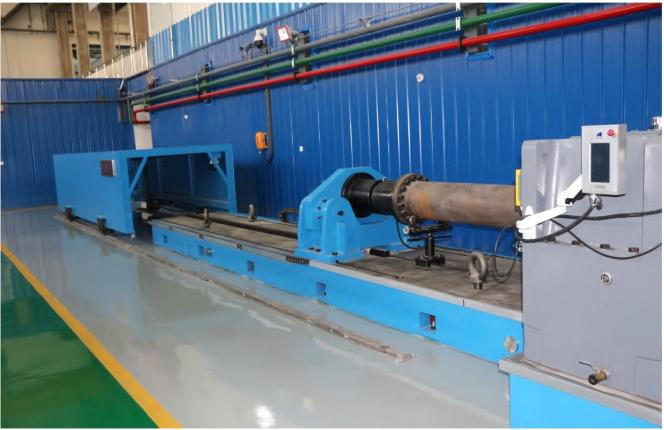

抗扭性能检测试验设备

设备简介:

试验设备可以对完井工具、防砂筛管等施加扭转力载荷,模拟油井管柱及完井工具在井下的实际扭转载荷的情况,评价油套管、完井工具及筛管的抗扭转性能。设备应具有测试工件的夹持装置、安全防护装置,高精度的数据采集和记录模块等附属装置。

主要特性:

能够对完井工具、防砂筛管等施加扭转力载荷;

模拟油井管柱及完井工具在井下的实际扭转载荷的情况;

评价油套管、完井工具及筛管的抗扭转性能;

设备具备测试工件的夹持装置、安全防护装置,高精度的数据采集和记录摸块等附属装置。

主要参数:

测试工具安装方式:水平安装 试验样件规格(外径):244.475mm(9-5/8 in)
最大测试扭矩:150kN.m 转速:0~90°/min
轴向调节范围:0.2m~5m 扭转角度:360°
尾座调节方式:自行走 试验样件有效长度:≤5m

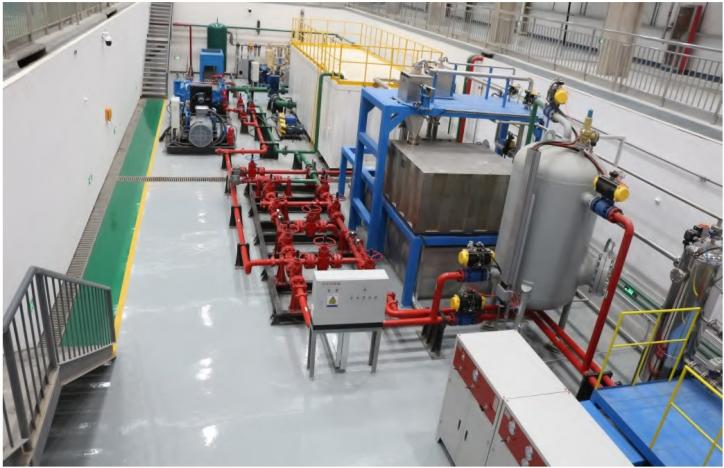

井下注水工具标定试验系统

设备简介:

该系统属于单相流量标定系统,含配套的数据采集及处理系统。能够实现含超声流量计、电磁流量计、差压流量计等不同流量计的工具,如同心测调仪、偏心测调仪、智能配水器等工具进行压力、流量和温度标定测试,并能实现流量计系数标定及其误差分析;系统具备自身故障检测诊断并报警即自测试、自诊断功能。

系统组成:循环泵站、试验管路、稳流罐、试验井筒、标准表流量计、称重计量罐、气动球阀、电动调节阀、循环水池、以及测量控制系统等组成。

主要特性:

该系统属于单相流量标定系统,能够实现含超声流量计、电磁流量计、差压流量计等不同流量计的工具;

如同心测调仪、偏心测调仪、智能配水器等工具进行压力、流量标定测试,并能实现流量计系数标定及其误差分桥;

系统组成:循环泵站、试验管路、稳流罐、试验井筒、标准流量计、计量罐、电动调节阀、以及测量控制系统等组成。

主要参数:

测试工具安装方式:吊测(投捞绞车配合测试) 测试工具规格范围:7″
流量标定范围:12~2880m³/d(0.0083 m³/min~2m³/min) 试验套管有效长度:25m
系统最高压力:14MPa 测试介质:清水
流量控制精度:0.2%(称重法)和0.5%(标准表法)

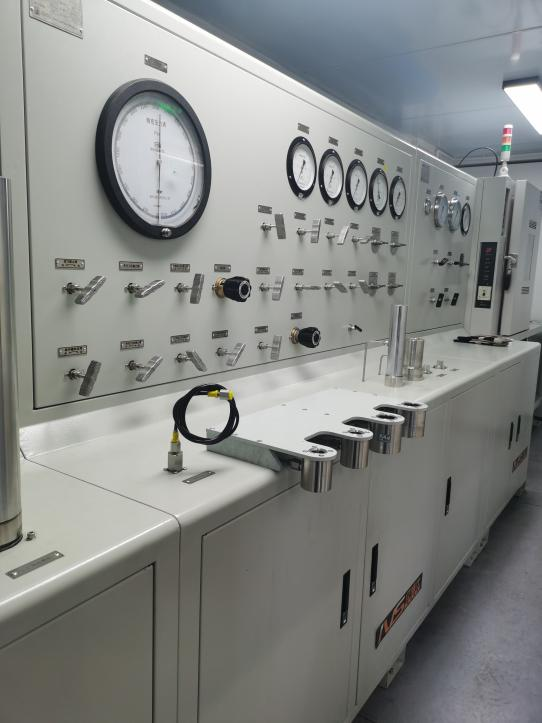

高等级井下气举阀功能检测试验设备

设备简介:

试验设备是根据API SPEC 19G2-2020 V1标准进行建造,满足附录B(确认测试和功能测试要求)、附录F(探针行程及载荷率测试)、附录H(单流阀检测测试)、附录I(开关压力测试)、附录J(波纹管老化测试)、附录K(冲蚀测试)、附录L(波纹管完整性试验要求)、附录M(端口或阀座漏失率测试)及中规定的测试要求。

设备组成:气体压力控制系统、探针测距系统、气体流量测试系统、水压测试系统、开关压力测试系统、恒温水浴槽、液体冲蚀测试系统、数据采集及监控系统、应变计测试系统等。

主要特性:

按照APl19G2Vl标准,满足附录B、F、H、I、J、K、L、M中规定的测试要求;

设备组成:气体压力控制系统、探针测距系统、气体流量测试系统、水压测试系统、开关压力测试系统、恒温水浴槽、液体冲蚀测试系统、数据采集及监控系统、应变计测试系统等。

主要参数:

测试工具规格范围:l”&1.5” 标定压力量程:5OOOpsi (35MPa)
探针测距范围:0~25.4mm 水压系统最高压力:lOOOOpsi (70MPa)
恒温水浴温度:≦95℃ 气压系统最高压力:6000psi(42MPa)
标定表精度:≦±Q.1%F.S 测距分辨率:0.001mm
液体冲蚀系统排量:160L/min

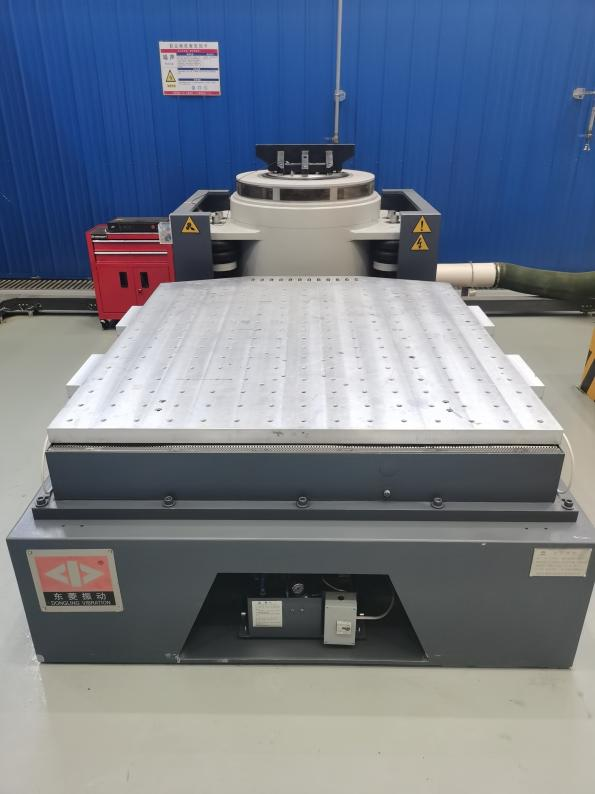

振动试验

设备简介:

以电磁激励作为激励源的动态力学环境试验,可以根据试验要求,产生不同的振动和冲击激励,如正弦振动、随机振动、正弦加宽带随机、窄带加宽带随机、经典冲击、冲击响应谱等。

主要特性:

具备对PCB进行振动测试,检验PCB在振动条件下的强度、电子元件焊接牢固程度、通信情况、功能实现情况的能力。

主要参数:

最大负载:300kg 振动加速度:500(m/s2)
频率范围:1~2000Hz(可调) 最大位移:51mm(p-p)
频率精度:0.1Hz 台面尺寸:1500mm×1500mm
振动波形:正弦波(全波/半波)
